- вольфрамовый антикатод - катод; 2 - канал сопла; 3 - столб дуги; 4 - поток
плазмы Суть метода. Плазма - газ, который частично или полностью ионизирован,
содержит электрически заряженные частички (ионы и электроны) и способен
проводить электрический ток. Ионизация газа происходит при его нагреве. Степень
ионизации тем больше, чем больше температура газа. В центральной части сварочной
дуги газ нагрет до температур 5000-30000° С, имеет высшую электропроводность,
весьма ярко светится и представляет из себя классическую плазму. Плазменный
поток, применяемый для резки и сварки, получают в особых плазматронах, в которых
нагревание газа и его ионизация выполняется посредством дугового разряда в
особых камерах.

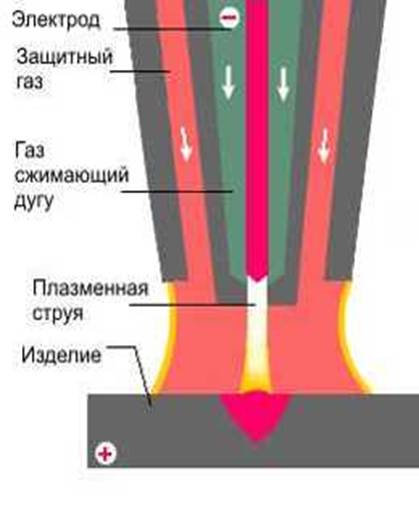

Газ вдувается в камеру, сжимает столб дуги в канале сопла плазматрона и охлаждая его поверхностные слои, увеличивает температуру столба. В итоге поток проходящего газа, разогреваясь до больших температур, ионизируется и получает характеристики плазмы. Повышение при нагреве объема газа в 50-100 и более раз приводит к истечению плазмы со сверхзвуковыми скоростями. Струя плазмы просто расплавляет любой металл.

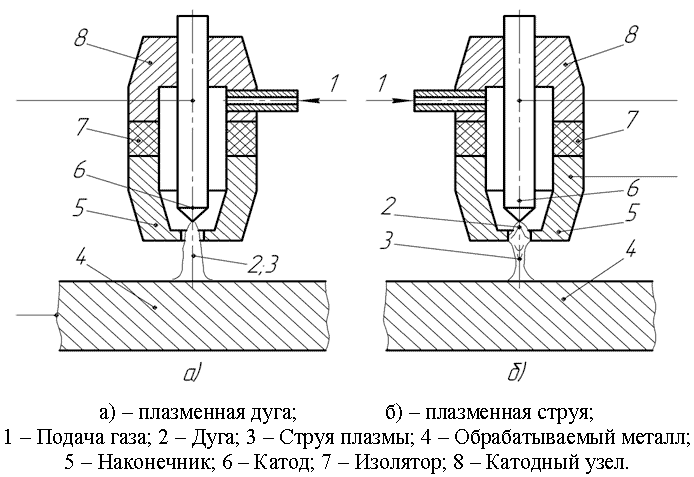

Плазменную струю в виде дуги для сварки и резки получают сообразно 2 главным схемам. При струе плазмы прямого действия изделие, на которое производится воздействие включено в сварочную цепь дуги, функциональные пятнышки, которые размещаются на вольфрамовом электроде и изделии. При струе плазмы косвенного действия функциональные пятнышки дуги находятся на вольфрамовом электроде и внутренней, либо боковой поверхности сопла. Плазмообразующий газ имеет возможность работать еще и как защита расплавленного сплава от воздуха. В некоторых вариантах для защиты расплавленного металла используется подача отдельной струи особого, более дешевого защитного газа. Газ, перемещающийся вдоль стен сопла, наименее ионизирован и имеет более низкую температуру. Как следствие этого предупреждается расплавление сопла. Но большая часть плазменных горелок имеет дополнительное водяное охлаждение.
Дуговая струя плазмы - интенсивный источник теплоты с широкими пределами технологических характеристик. Ее позволительно применять для нагрева, сварки либо резки как электропроводных металлов, так и неэлектропроводных материалов, таких как стекло, керамика и др. (плазменный поток косвенного воздействия). Тепловая эффективность дуговой струи плазмы находится в зависимости от величины сварочного тока и напряжения, состава, расхода и быстроты истечения плазмообразующего газа, расстояния от сопла до поверхности детали, быстроты движения горелки (скорости сварки либо резки) и т. д. Геометрическая форма потока плазмы имеет возможность быть также разной (квадратной, круглой и т. д.) и является зависимостью от формы отверстия сопла на выходе.
